オイルシール RSシリーズ

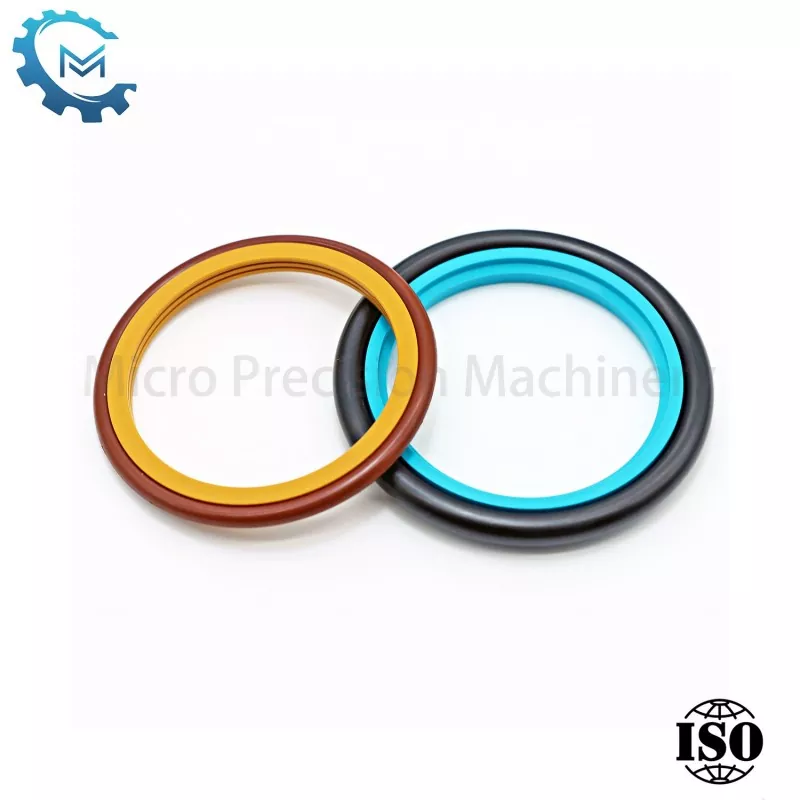

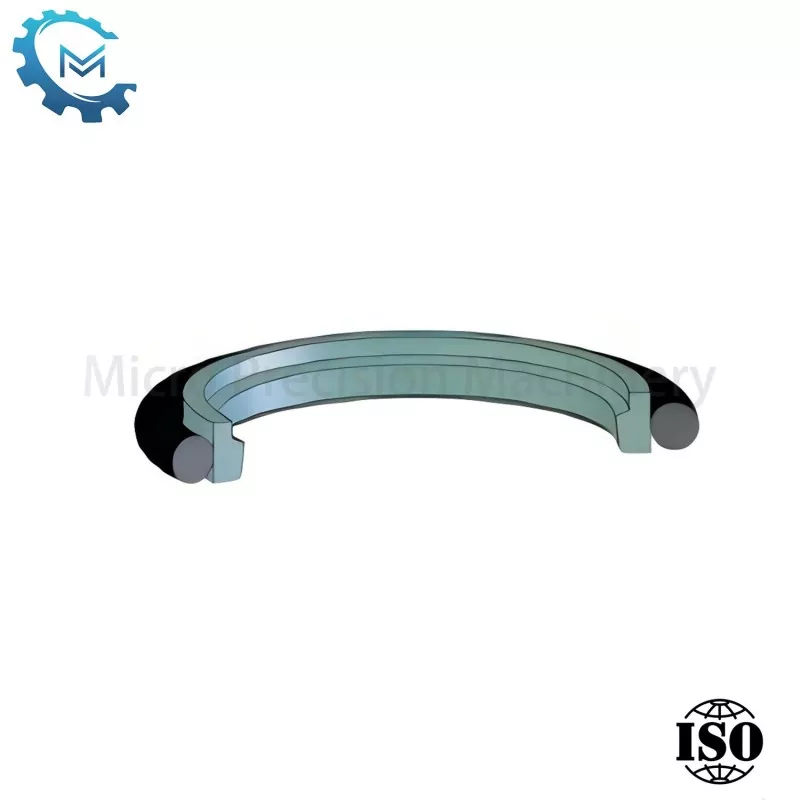

ピストンロッドワンウェイシールリングとも呼ばれるオイルシールRSシリーズは、耐摩耗性充填ポリテトラフルオロエチレンPTFEリングとO型ゴムシールリングで構成されています。 O タイプリングは、PTFE ステップリングの摩耗を補償する弾性を提供し、一方向のシール効果のみを持ちます。

お問い合わせを送信

製品説明

Single acting seals for piston rods in hydraulic cylinders are crucial components. These seals are designed to prevent fluid leakage in one direction. They work by creating a tight barrier between the piston rod and the cylinder housing.

Proper installation and maintenance of these seals are essential. Regular inspection for wear and damage helps ensure the hydraulic cylinder operates smoothly and without fluid loss. When functioning correctly, single acting piston rod seals contribute to the overall performance and reliability of the hydraulic equipment.

Product parameters:

Groove surface characteristics:

Finish	Rtmax (um)	Ra (um)
SlidingSurface	≤2.5	0.05 - 0.3
GrooveBottom	≤6.3	≤1.6
GrooveSide	≤15	≤3

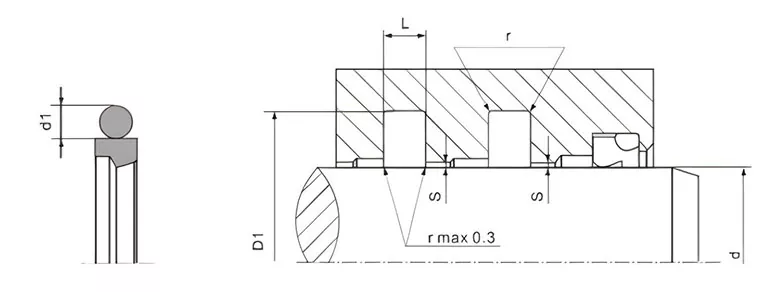

ShaftDiameter	BottomDiameter	Width	Rounded Corner	Smax*			O-Ring
Df8/h9	D1 H9	L+0.2	r	10MPa	20MPa	40Mpa	d1
3-7.9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199.9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255.9	D+20.5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	D+24.0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38.0	13.8	3.0	1.00	0.70	0.60	12.00
