MPMDSシリーズのガイドリング

サポートリングとも呼ばれるガイドリングは、ピストンシリンダーまたはガスシリンダーのピストンまたはピストンロッドで使用される部分であり、ピストンまたはピストンロッドの動きをサポートします。ピストンまたはピストンロッドが動き中にシリンダー本体と直接接触して摩擦を抑え、シリンダーボディとピストンまたはピストンロッドを損傷から保護できます。ガイドリングに一般的に使用される材料は、ポリオキシメチレン（POM）です。

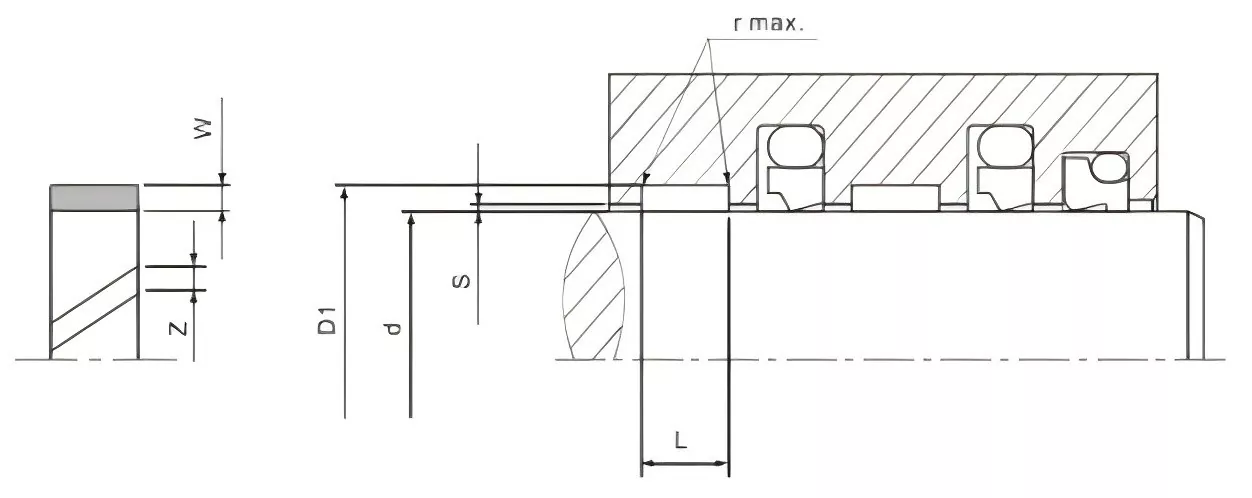

溝の表面特性

仕様

クリアランスを制限します

今すぐ引用してください

PTFEで満たされています

特徴

ピストンロッド用の非金属ガイドベルト。

▶材料

- 耐性リングはPTFEブロンズコンポジットです

▶パフォーマンス

ピストンロッドの非金属ガイド要素も、ISO10766標準キャビティに適しています。

- 金属/プラスチック材料のペアリングは、「ブロッキング」および「発作」限られた負荷容量（材料）を防ぎます。

- 低摩擦、スティックスリップ現象なし;潤滑が不十分な乾燥走行条件に適しています。

-good振動減衰（放射状振動）;

- 可能な外国の不純物を慣れることができます。

- ガイドリングコーナーの丸めは、キャビティ溝の半円形の角でエッジギャップの押出「押出」を防ぎます。

>労働条件

線形速度：≤15m/s;

負荷容量：≤15n/mm2、20°; <7.5n/、80℃; <5N/mm2、120c。最大動作温度：-60°C〜+150°C（200°C）。

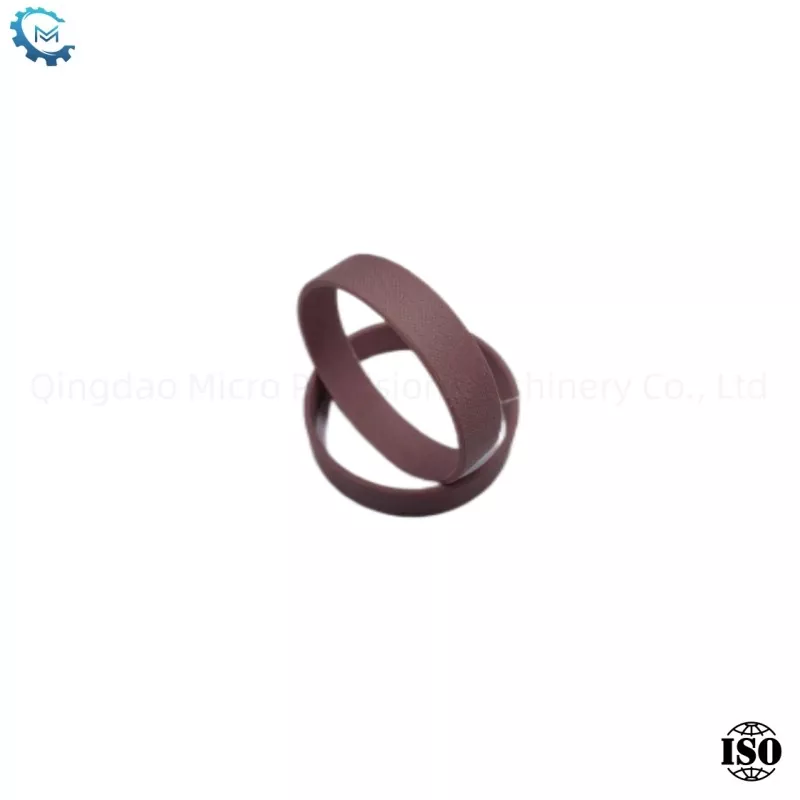

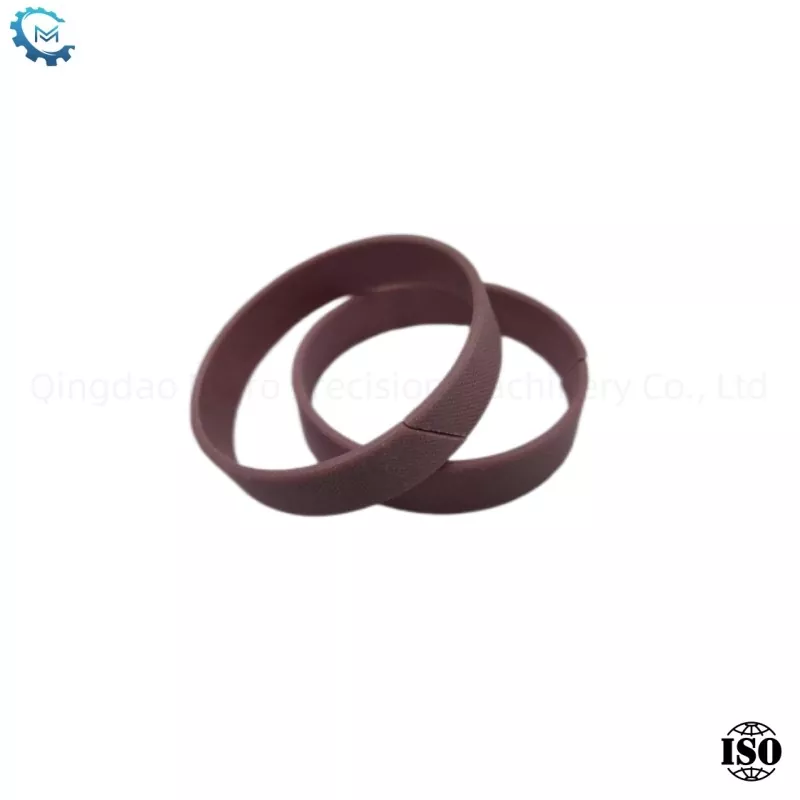

フェノール布

▶特徴

ピストンの非金属ガイド要素。

▶材料

- 耐性リングはフェノール布です

▶パフォーマンス

ピストンロッドの非金属ガイド要素として使用され、IS010766標準キャビティにも適しています。

- 金属/プラスチック材料のペアリングは、「ブロッキング」および「発作」現象を防ぎます。

- 脆弱な作業温度に達する前の弾力性の高い負荷ベアリング容量。

- ガイドリングコーナーの丸めは、キャビティ溝の半円形の角でエッジの押し出し「押出」を防ぎます。

▶労働条件

ライン速度：<1m/s

負荷容量：<50n/mm2、120c未満の最大作業温度：-60 ℃〜+120°C
