CNC機械工場の種類と特性

導入

の精密機械加工の分野CNC工作機械、ツールホルダーは、ツールと工作機械を接続する重要なコンポーネントです。 CNCの機械加工を専門とする企業として、さまざまなタイプのツールホルダーが機械加工効率、精度、品質に大きな影響を与えることをよく知っています。一般的なタイプのタイプを紹介しましょうCNC機械所有者そしてそれらのユニークな特性は詳細に。

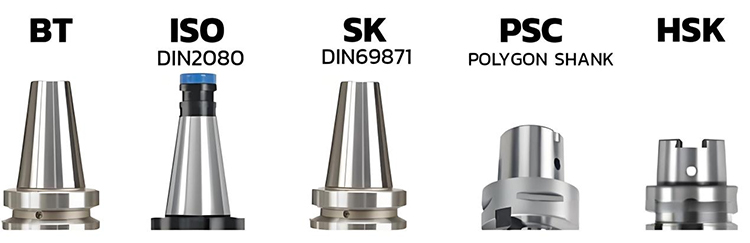

ツールホルダーは通常、マシニングセンタースピンドルのツールホールのテーパーに応じて2つのカテゴリに分割されます。

1。スピンドルテーパー7:24を備えたユニバーサルツールホルダー

7:24テーパーツールホルダーは、位置決めに別のテーパー表面を使用し、テーパーハンドルは長くなります。テーパー表面は、2つの機能を同時に実行します。スピンドル中心に対するツールホルダーの配置と、締められた力を介してトルクを送信します。

7：24のテーパーを持つユニバーサルツールホルダー。通常、5つの標準と仕様があります。

（1）国際標準IS0 7388-1（IVまたはITとして略される）

特徴：

高い汎用性は、DIN 69871およびANSI/ASMEスピンドルテーパー工作機械に設置できます。

（2）ドイツ標準DIN 69871、中国標準GB10944

（JT、SK、DIN、DAT、DVとして略された）

特徴：

インストール寸法はISO 7388-1ツールホルダーの寸法と同じですが、D4値は大きく、インストール干渉を引き起こす可能性があります。

（3）American Standard ANSI B5.50

特徴：

ウェッジノッチがなく、DIN 69871とISO 7388-1の工作機械に設置することはできませんが、後者の2つをインストールできます。

（4）日本の標準JIS B6339（Mas BT、BTと呼ばれる）

特徴：

BTツールホルダーTaperは以前の3人のツールホルダーよりも短く、インストールの寸法は異なるため、交換することはできません。対称構造により、他の3人のツールホルダーよりも高速で安定します。

（5）ドイツの標準DIN 2080（NTまたはSTとして略された）

張力方法：NTタイプのツールホルダーは、中国のSTとしても知られる従来の工作機械のプルロッドによって締められます

2。スピンドルテーパー付きツールホルダー1:10

（1）HSKツールホルダー

HSK真空ツールホルダーは、高速加工中のシステムの剛性と安定性、および製品の交換時間を短縮し、高速加工に重要な役割を果たすことができます。

HSKツールホルダーは、A、B、C、D、E、Fなどのさまざまな仕様で利用できます。など、A、E、Fは一般的に機械加工センターで使用されます（自動ツールの変更）。

機能：テーパーは1:10で、両面接触設計（つまり、テーパーとエンドフェイスが同時に接触している）を採用し、特に高速切断環境に適したより高い剛性と精度を提供します。

（2）PSCテーパーシャンク（ISO26623）

短いテーパーデザイン（通常は1:10テーパー）を使用しますが、テーパー表面接点を介してスピンドルにのみ接続します。一部のモデルでは、末端の接触を組み合わせて剛性を向上させる場合があります。

設計目標は、高速回転中の遠心力によって引き起こされるテーパー表面クリアランスの変化を減らすことですが、その位置決め方法はHSKよりも単純であり、主にテーパー表面の摩擦力に依存しています。

結論

のメーカーとしてCNC機械所有者、私たちは常に、高品質の高性能ツールハンドル製品をユーザーに提供することに取り組んでいます。したがって、製品設計を最適化し、製品カテゴリを充実させ続けて、各ツールハンドルがCNC加工で最高のパフォーマンスを発揮できるようにし、ユーザーが効率的で正確な機械加工目標を達成できるようにします。
