CNC 工作機械のアクセサリについてどのくらい知っていますか?

導入

現代の製造業では、CNC工作機械加工分野の中核であることは間違いありませんが、工作機械アクセサリの役割を過小評価すべきではありません。工作機械の加工作業にも欠かせないものです。

1. 部分分類CNC工作機械アクセサリ

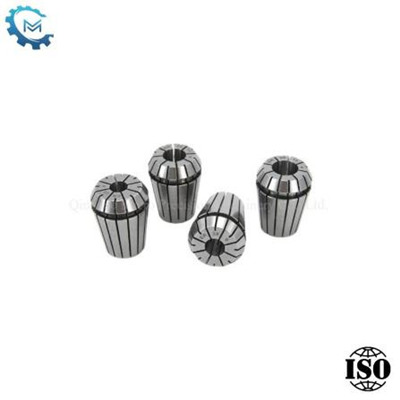

(1)コレット

コレットは加工中の安定性を確保し、エラーを減らすためにワークピースを固定するために使用されます。一般的なコレットには、手動コレット、油圧コレット、空圧コレットなどがあります。コレットの合理的な設計と使用により、ワークのクランプ効率と加工精度が向上します。

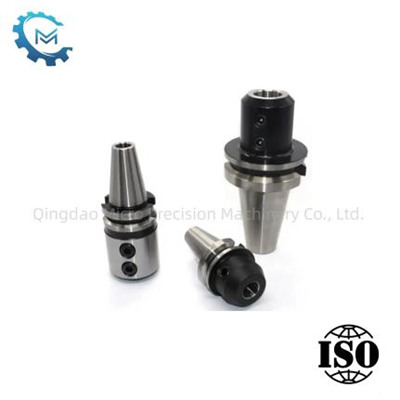

(2)ツールホルダー

ツールホルダーは CNC 工作機械のスピンドルと切削工具の間の架け橋であり、これら 2 つをしっかりと接続してスピンドルの性能を高め、工具が通常の加工操作を実行できるようにします。主軸の動力と動きを正確に工具に伝達し、予め設定されたプログラムやパラメータに従って工具が高速に回転または往復運動し、ワークの切削を実現します。

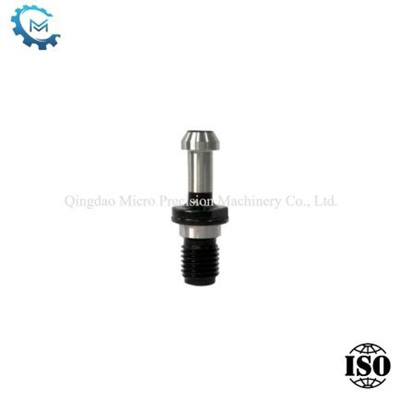

(3)リテンションノブ（プルスタッド）

プルスタッドは工具を工作機械に安定して取り付けることができ、加工プロセスをスムーズに進めることができます。工作機械の主軸が回転すると、プルスタッドが主軸のトルクを工具ホルダと工具に伝達し、工具がワークを効果的に切削できるようになります。また、プルスタッドは工作機械と工具をしっかりと接続し、加工中の振動や変位を軽減し、ワークの誤差を減らし、製品の品質を確保するのに役立ちます。

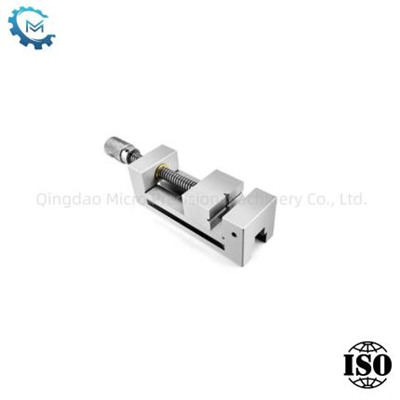

(4)フライス万力

バイスは、工作機械の作業台に固定して切断する汎用治具です。加工中、バイスはワークを安定してグリップし、ワークの緩みや締め直しによる工具交換時間を短縮し、加工効率をさらに向上させます。精密バイスは、精密な加工と校正技術を使用して、ワークを正確にクランプし、加工中にワークを安定した位置に維持することで、加工精度を保証します。

2. の重要性CNC工作機械アクセサリ

(1)加工精度の向上

適切な工作機械アクセサリは、特定の面で CNC 工作機械の欠点を補い、加工精度をさらに向上させることができます。たとえば、高精度の治具はワークピースを正確に位置決めし、クランプ誤差を減らすことができます。高品質の工具は安定した切削性能を維持し、工具の磨耗による加工寸法の偏差を回避します。

(2)生産効率の向上

生産プロセス中、工作機械の付属品を効果的に調整することで、CNC 工作機械の処理フローがよりスムーズになり、不必要なダウンタイムや補助作業が削減されます。自動治具がワークのクランプとアンロードを迅速に行い、ワークのクランプ時間を短縮できるのと同様に、工作機械とアクセサリの協調動作により、生産効率が大幅に向上し、企業にさらなる経済的メリットがもたらされます。

(3)処理能力の拡充

CNC 工作機械とさまざまな種類の工作機械付属品を組み合わせることで、工作機械の処理能力が拡張され、より複雑な形状のより多くの種類の部品の加工を完了できるようになります。旋盤と専用のフライスアクセサリを組み合わせることで、旋削とフライス複合加工を実現でき、1 回のクランプで旋削とフライス加工を完了でき、加工効率と精度が向上します。この最適な組み合わせ方法により、製造業における多様な生産の可能性がさらに広がります。

結論

要約すると、CNC 工作機械のアクセサリは、加工効率と品質を向上させる鍵となります。技術の継続的な進歩に伴い、CNC 工作機械アクセサリはグリーン化とカスタマイズの方向に発展し続けます。
