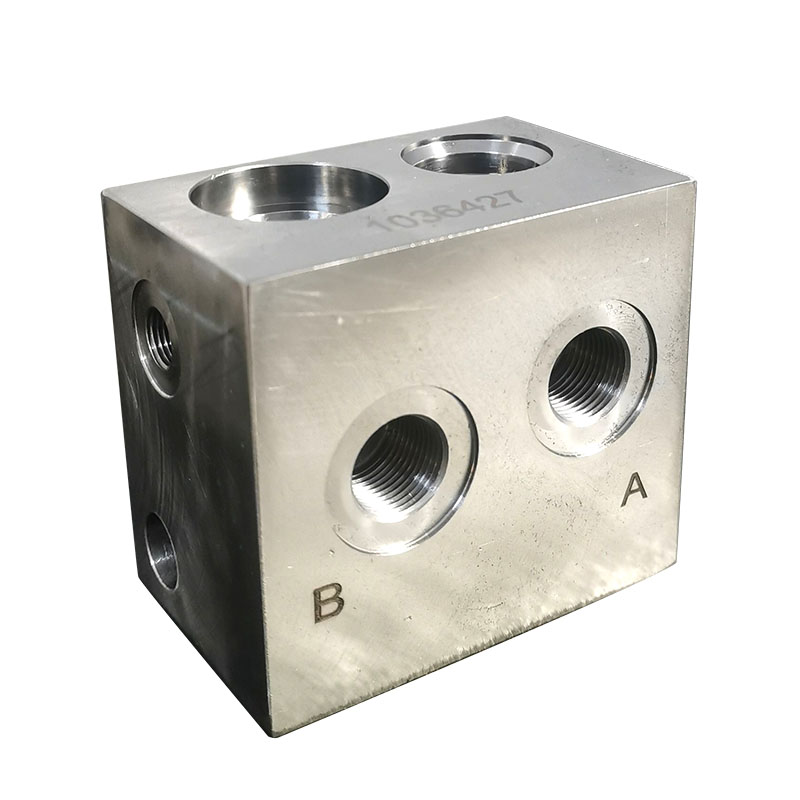

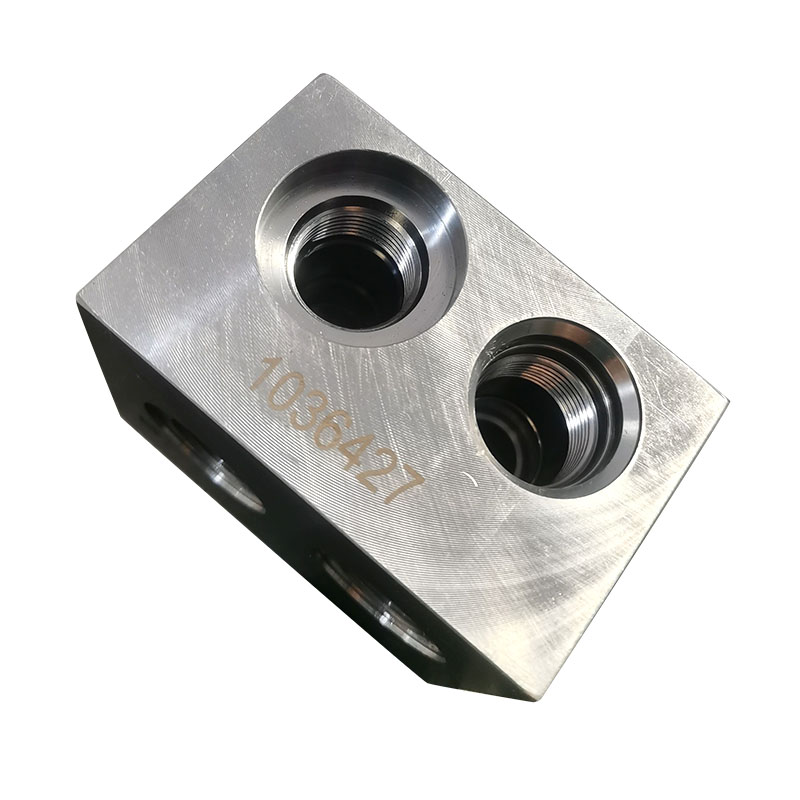

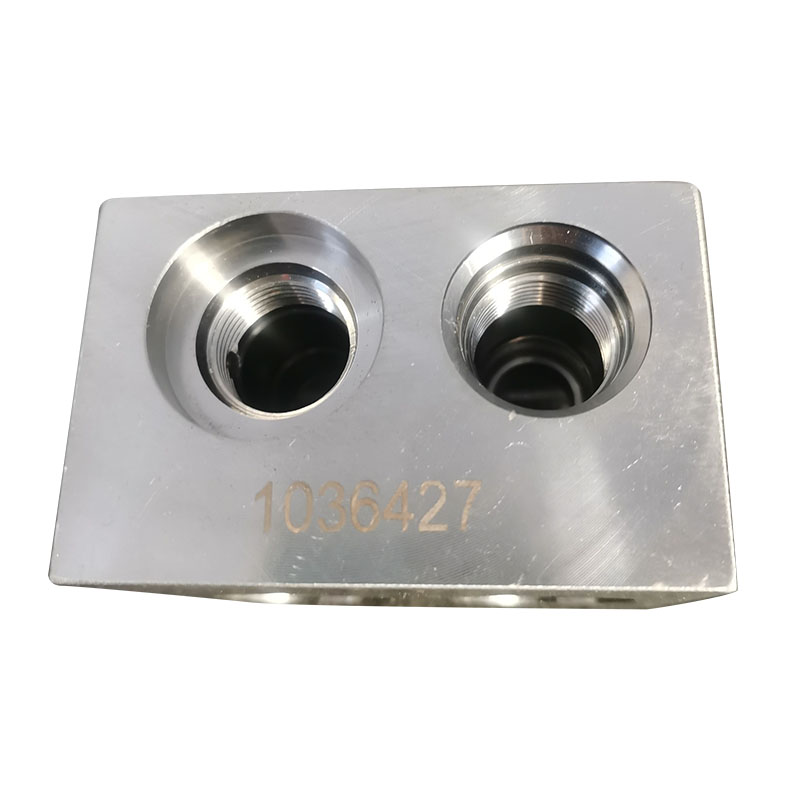

T13A油圧フロー制御バルブブロック

高品質の油圧システム用のT13A油圧流量バルブブロック

油圧バルブの利点

油圧システムの流れを正確に制御します

油圧システムの圧力を正確に制御します

油圧システムの自動制御を実現します

油圧システムの信頼性と安全性を改善します

T13A油圧フロー制御バルブブロック材料の選択

Q355Dフォードシート、QT500-7、QT400-18、ステンレス鋼316、アルミニウム、銅およびその他の材料。品質とタイムリーな配信を確保するために、顧客指定の材料と非標準のカスタマイズされた処理を受け入れます。

T13A油圧フロー制御バルブブロックの紹介

1：T13A油圧流量制御バルブブロックは、2ウェイの直接作用ソレノイド操作のポペットバルブと方向バルブで処理できます。設計流量は40L/minです。処理穴の種類はT13Aバルブ穴です。 2ポジション2ウェイには、ソレノイドバルブを装備できます。インストール後、それはまっすぐなバルブです。移動型バルブブロックバルブ穴は、ポペットバルブ構造です。このバルブボアは、通常開いた構成と通常閉じた構成の両方に対して設計および機械加工されています。バルブブロックのバルブ穴は、ニトリルゴム、EPDM、およびフッ素ゴムで作られたポペットバルブ構造として設計されています。このバルブブロックのバルブ穴に漏れはありません。

2：この油圧バルブブロックのバルブ穴は、2方向のソレノイド操作スライドバルブと、流量が45L/minの方向バルブで処理できます。 2ポジション2ウェイには、ソレノイドバルブを装備できます。これは、直接作用型のバランスの取れたバルブ構造であり、通常は開いた機能と通常閉じた機能の両方を備えています。一種の構造。

3：この油圧バルブブロックのバルブ穴は、直接作用、ソフトスイッチング、ソレノイド操作のポペットバルブ、方向バルブ設計フロー：15L/minです。油圧バルブブロックは、直接作用型の2方向の2ウェイソレノイドバルブで処理できます。 Poppetバルブ構造にはソフトスタート特性があり、バルブが駆動されるとシステムの影響を大幅に減らすことができます。

T13A油圧フロー制御バルブブロックの技術データ

最大動作圧力	350バー
定格応答時間	50ms
110 SUS（24 CST）での最大漏れ	80cc/min@210brt
スイッチ周波数	15000サイクル/hr
合格	T13a
シールキットカートリッジ	これ; 990-413-007
シールキットカートリッジ	Viton; 990-17-006
手動の緊急事業に必要な力	33n/100 bar @port1
手動緊急操作アクションストローク	2.5mm
ソレノイドコイル開始電圧	12VCD/24VCD

今すぐ引用してください

T13A油圧フロー制御バルブブロックの紹介

この油圧バルブブロックバルブ穴は、固定ガイド圧力比4.5：1ハーフインターセプトバランスバルブを設定できます。

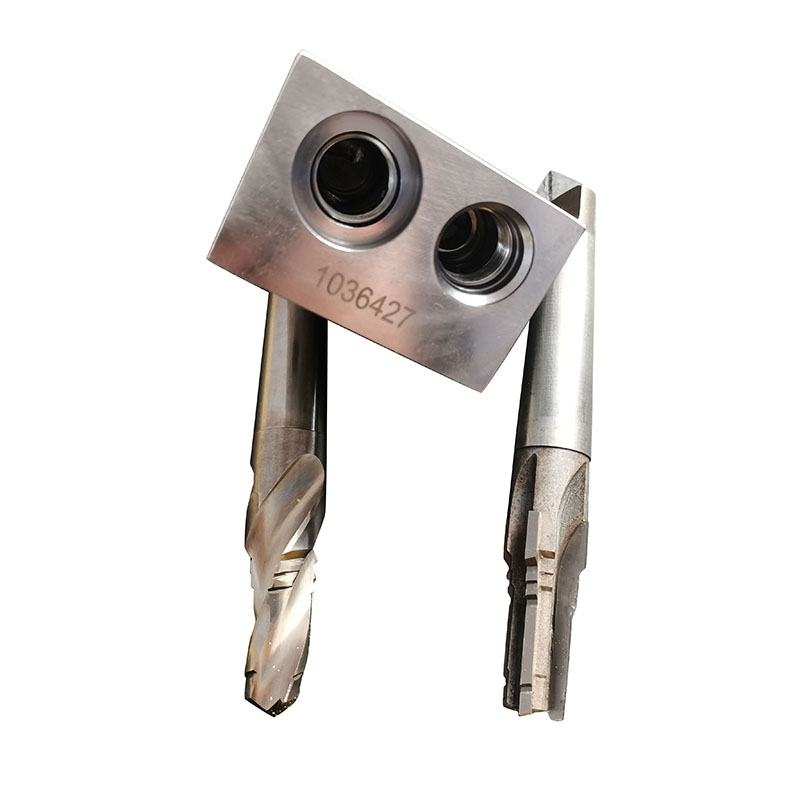

高精度5軸CNC機器処理、カスタムモールディングツール処理油圧バルブブロックバルブ穴を使用して、バルブ穴の精度を確保するだけでなく、バ​​ルブ穴RA0.8-RA1.6の滑らかさを確保するために

専門の清掃装置とプロのバリ除去担当者は、油圧バルブブロックの洗浄とクロスホールのバリの取り扱いを保証します。各バルブブロックが3Dシャドウ検出を実現できることを確認してください。
