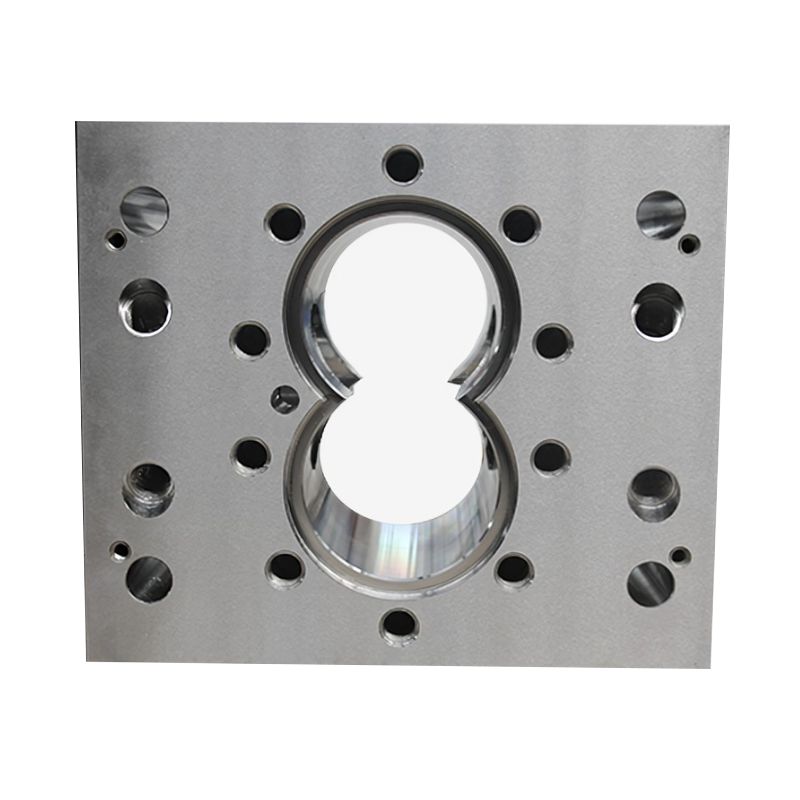

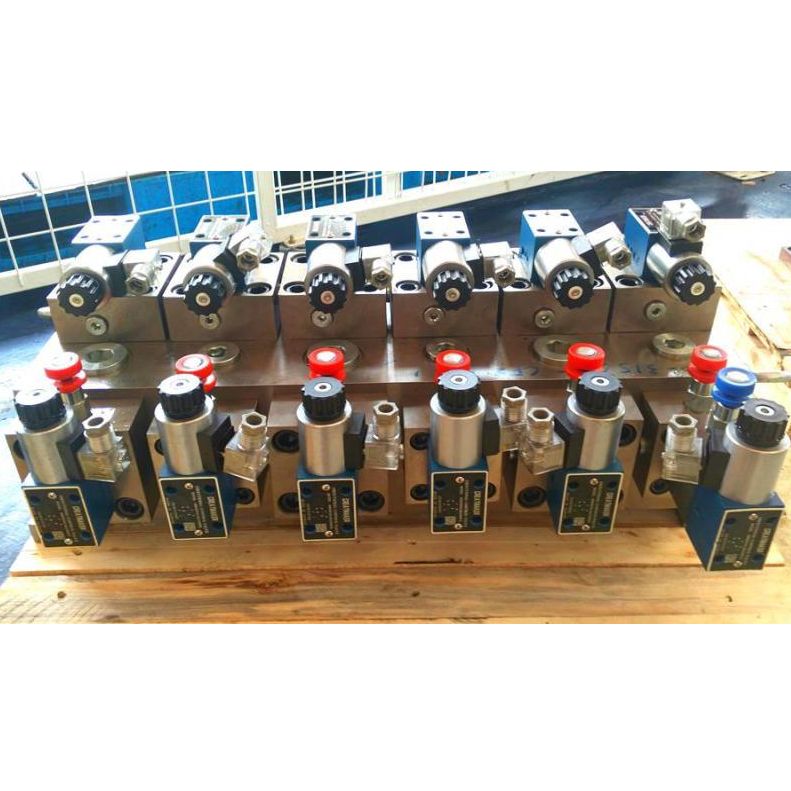

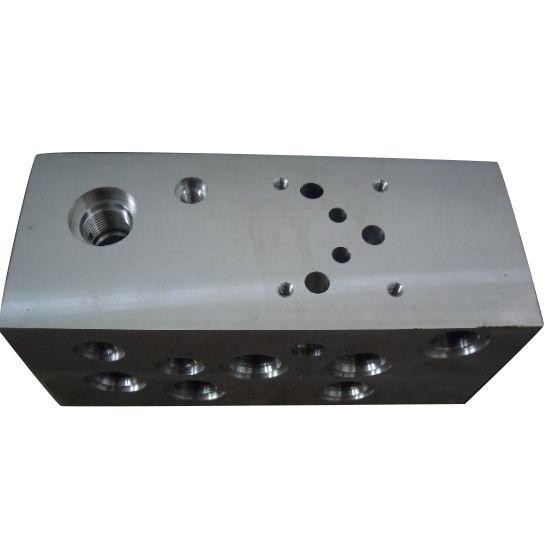

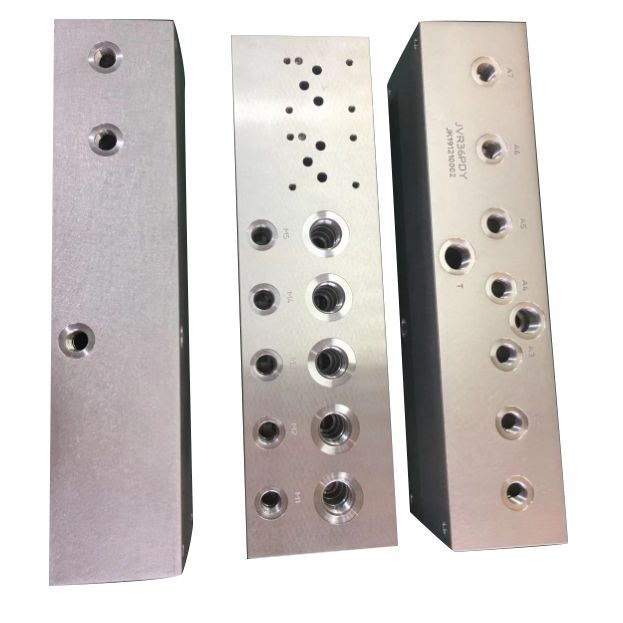

非標準の油圧バルブブロック

非標準化されたカスタマイズされた油圧バルブブロックQingdao Micro Precision Machinery Co.、Ltd。は、非標準の油圧バルブブロックの設計と処理に特化したメーカーです。私たちは、20年以上にわたって油圧バルブブロックの設計と生産に焦点を当ててきました。当社の製品は非常に高い安定性があり、価格の利点も非常に明白です。ヨーロッパとアメリカの市場のほとんどをカバーしています。

中国であなたの長期パートナーになることを楽しみにしています。

非標準の油圧バルブブロック材料は、No。20鋼、No。45スチール、偽造、Q355D、鋳鉄、アルミニウムなどから選択されます。顧客が指定した材料を受け入れ、顧客にサードパーティの材料テストレポートと欠陥検出レポートを提供します。

今すぐ引用してください

非標準の油圧バルブクイックレイアウト：

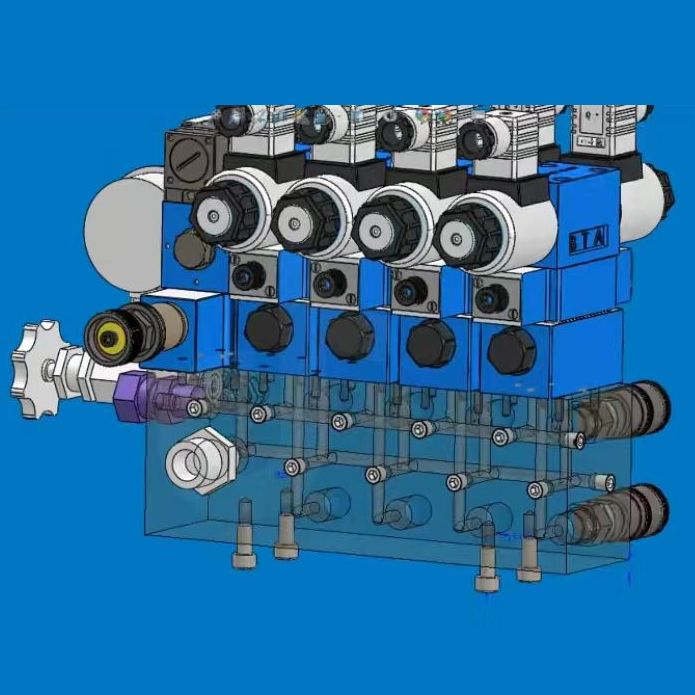

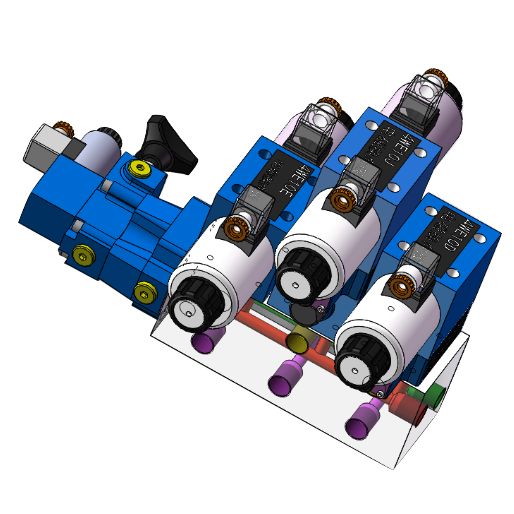

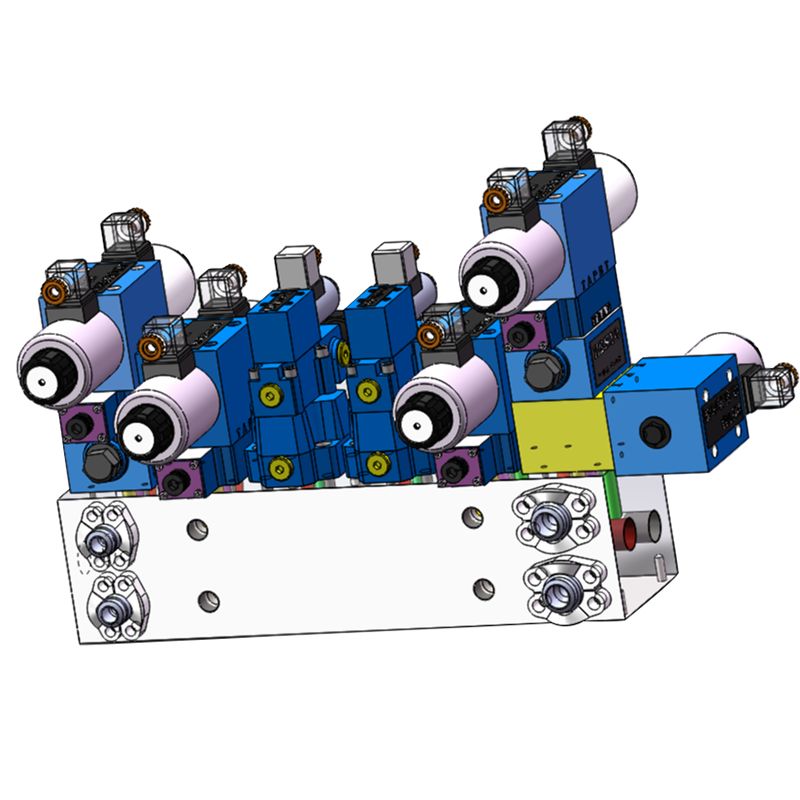

非標準の油圧バルブをレイアウトするときは、バルブ本体の設置方向が妥当かどうかを検討する必要があります。バルブコアは、バルブコアの自己加重がバルブの感度に影響を与えるのを防ぐために、水平方向にある必要があります。特に、反転バルブを水平に配置する必要があります。非標準の油圧バルブブロックの公共オイルホールの形状、位置、およびサイズは、システムの設計要件に従って決定する必要があります。非標準の油圧バルブブロックの各コンポーネントのインストールパラメーターを決定するときは、できるだけ直接接続して不必要なプロセス穴を削減できるように、可能な限り接続する必要がある穴を作成するように最善を尽くしてください。各コンポーネントには3つ以上のオイル穴があり、これらの穴は他のコンポーネントの穴と非標準の油圧バルブブロックのパブリックオイルホールに接続する必要があるため、直接接続が不可能な場合があるため、設計は必要なプロセス穴でなければなりません。非標準の油圧バルブブロックの穴の設計は、穴が接続されているときに追加する必要があるプロセス穴の数、プロセス穴のタイプと位置サイズ、非標準油圧バルブブロックの穴の穴の直径と穴の深さを決定することです。閉じたチャネル間の小さな壁の厚さは、強度をチェックする必要があります。非標準の油圧バルブブロックの油圧成分の固定ネジ穴は、オイルの通路と衝突せず、それらの小さな壁の厚さも強度などをチェックする必要があることに注意する必要があります。

非標準の油圧バルブブロックに設置された油圧成分の寸法は、互いに干渉してはなりません。バルブブロックの幾何学的寸法は、主にバルブブロックにインストールされている各コンポーネントの外部寸法を考慮して、コンポーネント間に十分なアセンブリスペースがあるようにします。油圧成分間の距離は5mmを超える必要があります。反転バルブ上の電磁石、圧力バルブのパイロットバルブ、および圧力計は、調整ブロックの設置面を超えて適切に拡張でき、バルブブロックのサイズを縮小できます。ただし、張り出した部分が他の部分と衝突しないように注意してください。

標準以外の油圧バルブブロックを設計するときに注意すべきこと：

1.非標準の油圧バルブブロックの設計では、オイル回路はできるだけ単純でなければならず、深い穴、傾斜穴、プロセス穴を最小限に抑える必要があります。バルブブロックの穴の直径は、流量と一致する必要があります。相互接続された穴には、十分な流れ領域を確保するために特に注意を払う必要があります。オイルインレットとアウトレットの方向と位置に注意してください。システムの全体的なレイアウトとパイプ接続フォームに一致し、設置操作の職人技について考慮する必要があります。垂直または水平のインストール要件を持つコンポーネントを確保する必要があります。

2。作業中に調整する必要があるコンポーネントの場合、設計時に運用と観察の利便性を考慮する必要があります。オーバーフローバルブや速度制御バルブなどの調整可能なコンポーネントは、調整ハンドルが簡単に動作できる位置に設定する必要があります。

3。分解とアセンブリを容易にするために、比例バルブやサーボバルブなどの頻繁なメンテナンスを必要とするコンポーネントと頻繁なメンテナンスを必要とする重要なコンポーネントは、バルブブロックの上または外側に配置する必要があります。さらに、バルブブロックのデバッグ用のバルブブロックの設計に、十分な数の圧力測定点を設定する必要があります。 30kgを超える重量のバルブブロックの場合、ネジ穴を持ち上げてください。ただし、使用要件を満たすという前提で、バルブブロックのボリュームを可能な限り小さく保つ必要があります。
