漏れ、ドリフト、または早期故障のない油圧シリンダを選択するにはどうすればよいですか?

記事の要約

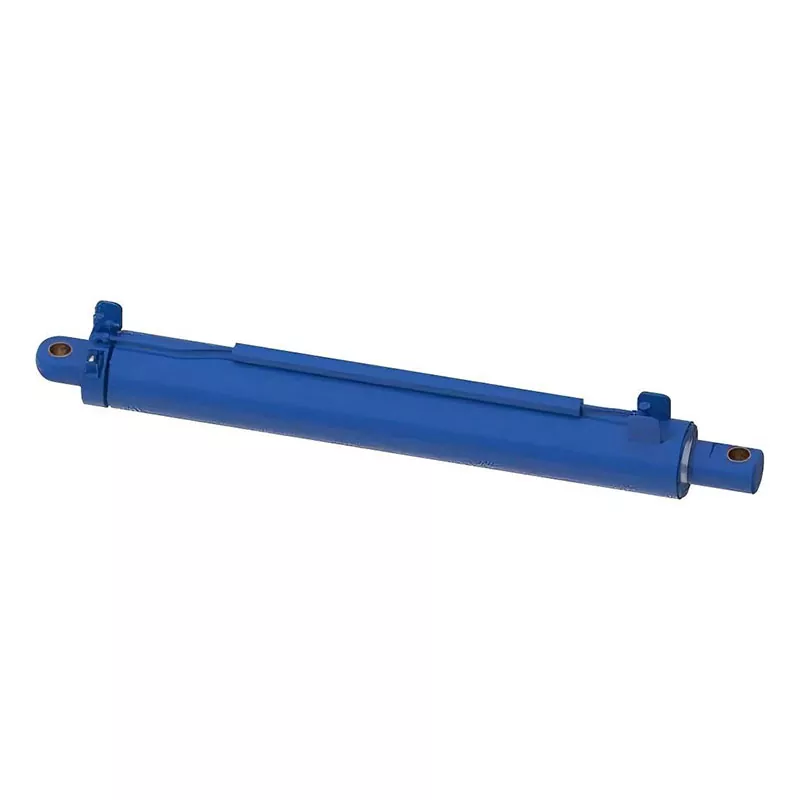

A 油圧シリンダ外側から見るとシンプルに見えますが、ほとんどの「謎の故障」は、いくつかの予測可能な間違いから発生します。シリンダーのサイズは圧力には対応しているが横荷重には対応していない、シールが油の温度と汚染レベルに適合していない、ロッドの仕上げが腐食に適していない、または取り付け形状がシリンダーを機械と一緒に動くのではなく機械と戦うことを強制しているなどです。

このガイドでは、問題を、購入前に行うことができる実際的な決定と、シリンダーがすでに取り付けられている場合に実行できる簡単なチェックに分けて説明します。力と速度を調整し、適切な構造タイプを選択し、漏れやドリフトを防止し、ダウンタイムを削減し、実際の作業条件に実際に一致するメンテナンス ルーチンを設定する方法を学びます。

目次

• 概要
• 最も一般的な顧客の問題点
• 毛羽立ちのない油圧シリンダの基本
• 後悔しない選択チェックリスト
• 力、速度、安定性のサイジング
• 適切なシリンダータイプの選択
• 漏れ、ドリフト、スコアリング、および遅いサイクル
• トラブルシューティング表
• 現実に即した保守計画
• メーカーとの連携
• よくある質問
• 次のステップ

概要

1. 回避しようとしている障害 (漏れ、ドリフト、ロッドの曲がり、応答の遅さ、腐食) を特定します。
2. 使用条件（負荷方向、サイクル数、油種、汚れ、温度、環境）を確認してください。
3. 力に合わせてシリンダーのサイズを調整するそして安定性（座屈と横荷重のリスク）。
4. パンフレットの理想的なシナリオではなく、現実に合った構造とシーリングを選択してください。
5. シリンダーの出荷前に受け入れテストとメンテナンスの間隔を定義します。

最も一般的な顧客の問題点

率直に言ってみましょう:シリンダーの問題のほとんどは「不運」ではありません。これらは、シリンダーの設計上の想定と機械の実際の動作との間の不一致です。

• 漏れの不安：外部漏れは混乱を招き、安全上の問題を引き起こします。内部漏れは力とスピードを奪います。
• 位置ドリフト:負荷がかかるとシリンダーが「クリープ」し、精度が損なわれ、一定の再調整ループが発生します。
• 不安定な動き:スティックスリップ、チャタリング、または一貫性のないサイクルタイムは、生産性と自信を奪います。
• シールの早期故障:油の温度、添加剤、または汚染が過小評価されていたため、シールが硬化、膨張、または細断した場合。
• ロッドの損傷と腐食:穴あきや傷がシールの損傷につながり、次に漏れが発生し、ダウンタイムが発生します。
• 間違ったフィット感:取り付け寸法は近いですが正しくないため、横荷重、位置ずれ、早期摩耗が発生します。

これらのいずれかに見覚えがあると思われる場合は、修正は動作条件を具体的に把握することから始まります。

毛羽立ちのない油圧シリンダの基本

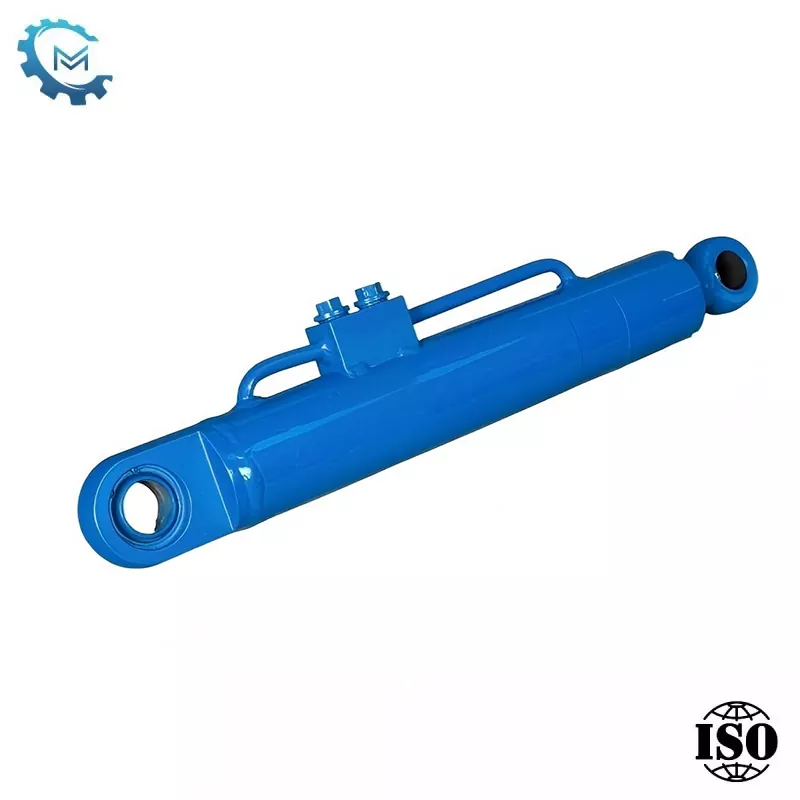

A 油圧シリンダピストン領域に作用する圧力を通じて油圧エネルギーを直線運動に変換します。それが教科書の文です。役に立つ部分は、それが何を意味するかということです。

• 力は圧力と面積に依存します。ボアが大きい = 同じ圧力でより大きな力。
• 速度は流れと面積によって異なります。より多くの流れ = より速い動き。ボアが大きい = 同じ流量での動きが遅くなります。
• 安定性はロッドの直径、ストローク長、荷重の方向によって異なります。長いストロークと圧縮荷重により、座屈のリスクが高まります。
• 寿命は、シーリング、表面仕上げ、位置合わせ、および汚染管理によって決まります。ほとんどの摩耗は防ぐことができます。

重要なポイント:シリンダはボアとストロークだけで選ぶことはできません。圧力、流量、負荷経路、環境、メンテナンスの現実に適合するシステム コンポーネントを選択します。

後悔しない選択チェックリスト

見積もりを依頼したり、図面を承認したりする前に、これらの詳細を収集してください。サプライヤーが要求しない場合、それは「効率的」ではなく、危険信号です。

• 荷重ケース:最大荷重、標準荷重、および荷重が引張、圧縮、または交互であるかどうか。
• ストロークと後退長：取り付け上の制約やストロークエンドのクリアランスも含まれます。
• 取り付けスタイル:ピンツーピン、フランジ、トラニオン、クレビス、フート マウント、またはカスタム形状。
• 横荷重のリスク:移動中の軸外の力、位置ずれ、または曲げモーメント。
• 作動圧力:ノーマルとピーク（スパイクは重要）。
• 必要な速度:伸張速度と収縮速度の目標、およびサイクル周波数。
• オイルの種類と温度範囲：コールドスタートとホット連続運転では、異なるシールの選択が必要です。
• 環境：ほこり、泥、塩水噴霧、洗い流される化学物質、屋外の紫外線、または研磨粒子。
• ポジション保持のニーズ:静荷重下でのドリフトを最小限に抑える必要がありますか?
• 期待されるサービス:計画されたメンテナンス間隔とフィールドシールの交換が必要かどうか。

実用的なショートカット:シリンダーが過酷な条件に耐えなければならない場合は、ロッドの保護を強化し、よりスマートなシールを今すぐ確保するか、後でダウンタイムに備えて予算を立ててください。

力、速度、安定性のサイジング

力：負荷要件を「ほぼ」満たしているシリンダーは、実際のスパイク (衝撃負荷、摩擦、圧力降下、温度変化) の際に弱く感じられます。必要なのは、非常に薄い計算ではなく、リスク許容度に見合った証拠金です。

スピード：力だけを重視してサイズを設定すると、誤ってマシンの速度が低下する可能性があります。速度は利用可能なポンプ流量とシリンダーの有効面積によって決まります。これが、同じストロークを持つ 2 つのシリンダーのサイクル タイムが大幅に異なる可能性がある理由です。

安定性：圧縮荷重がかかるロングストロークシリンダは、細い円柱のように座屈することがあります。より大きなロッド（または異なる取り付け配置）は、「長年のスムーズな操作」と「なぜ私のロッドがわずかにバナナの形をしているか」の違いになる可能性があります。

• ロッドの曲がりが見られる場合:多くの場合、単に「小さすぎる」だけでなく、位置ずれや横荷重が原因です。
• 拡張速度が遅い場合のみ:流量制限、バルブのサイズ、過剰な背圧を確認してください。
• ドリフトが発生した場合:内部漏れ、荷重保持バルブ、または熱膨張の影響が疑われます。

適切なシリンダータイプの選択

シリンダーには多くのスタイルがありますが、産業上の決定のほとんどは、耐久性、保守性、および用途の過酷さによって決まります。

• タイロッドシリンダー：産業機器では一般的です。サービスが容易になります。制御された環境に適しています。
• 溶接シリンダー:コンパクトで頑丈。多くの場合、移動式機械や大型機械で好まれます。
• 伸縮シリンダー：短い収縮長で長いストローク。スペースが限られている場所でのダンプや持ち上げに最適です。
• 複動式と単動式:複動式では両方向に制御が可能です。単動式は外力 (重力/バネ) に依存して戻ります。

一致ルール:環境が荒れ、衝撃荷重が大きくなるほど、堅牢な構造、強力なロッド保護、汚染を考慮したシーリングを優先する必要があります。

漏れ、ドリフト、スコアリング、および遅いサイクル

外部漏れ通常、ロッドシールの磨耗、ワイパーの損傷、ロッド表面の状態の悪さ、またはシールを「噛む」ような取り付けのずれが原因で発生します。原因を解決せずに漏れを直すと、シールを何度も交換することになります。

内部漏れ（ピストンシールバイパス）は卑劣です。シリンダーは動きますが、力を保持したり増強したりすることはできません。荷重下でのドリフト、弱い揚力、または常に圧力を「補充」する必要があることに気づくでしょう。エネルギーが熱として浪費されるため、内部漏れによっても油温が上昇する可能性があります。

ロッドスコアリング多くの場合、汚れ（研磨粒子）、不適切な拭き取り、または腐食ピットが原因で発生します。スコアリングが始まると、シールの寿命は急速に低下します。これが、ロッドの仕上げ品質と汚染管理が人々の期待以上に重要である理由です。

遅いサイクルシリンダーの問題である場合もありますが、多くの場合、流量の制限、バルブのサイズ変更、フィルターの詰まり、過剰な背圧など、システムに関連しています。適切なトラブルシューティング プロセスでは、「シリンダーの機構」と「油圧回路の動作」を分離します。

トラブルシューティング表

現実に即した保守計画

最良のメンテナンス計画は、チームが実際に従う計画です。ここでは、あなたの健康を守るためのシンプルで現場に優しいルーチンを紹介します。油圧シリンダ投資。

• 毎日またはシフトのチェック:ロッド上の新しい油膜、異音、サイクル速度の変化を確認します。
• 毎週の清掃:汚れた環境では格納する前にロッドを拭いてください。ワイパーのリップに破れがないか点検します。
• 月次検査：取り付けピン、ブッシュ、および横荷重を引き起こす可能性のある遊びを確認してください。
• 油の健康に関する規律:フィルターをスケジュール通りに保ちます。汚染を「摩耗倍率」として扱います。
• 温度の意識:過熱するとシールが硬化し、漏れが加速します。再発する高温を調査します。
• 計画された再構築トリガー:致命的な故障を待つ必要はありません。許容可能な漏れとドリフトの制限を定義します。

小さな習慣が大きな利益をもたらす:保管中や輸送中にロッドの表面を保護してください。 「新品」の漏れケースの多くは、設置前のロッドの損傷から始まります。

メーカーとの連携

ダウンタイムに費用がかかる場合、「シリンダーを購入する」ことが目的ではありません。時間の経過とともに信頼性の高い動作を得るは。だからこそ、優れたメーカーは寸法以上のものをサポートする必要があります。

で青島微精密機械有限公司多くのお客様は、「紙の上で」使用していたシリンダーがボアとストロークを満たしていましたが、想定より過酷な使用のため、早期に故障したという共通の話を持ち込まれます。実際の修正は通常、より優れたアライメントサポート、アップグレードされたシーリングとワイパー、ロッド表面の保護、実際の動作圧力とデューティサイクルに一致する受け入れテストの組み合わせです。

• ミスフィットを防ぐ図面確認：取り付け形状、ピンのサイズ、および公差のスタックアップ。
• 腐食と傷を防ぐための材料と表面の決定:環境に合わせたロッド保護オプション。
• 自信を高めるテスト:圧力保持、漏れチェック、機能の滑らかさの検証。
• サービスの考え方:部品が入手可能であり、現場でのメンテナンスが必要な場合でも再構築が容易な設計です。

結論:「正しい」油圧シリンダこれは、単なる仕様書ではなく、負荷経路、汚染レベル、稼働時間の期待に基づいて設計されたものです。

よくある質問

Q: 外部漏れがないのに油圧シリンダがドリフトするのはなぜですか?

答え:ドリフトは、多くの場合、ピストン シール間の内部漏れ、バルブの漏れ、または圧力バランスを変化させる熱の影響によって発生します。制御された絶縁テストは、シリンダーのバイパスを回路の問題から分離するのに役立ちます。

Q: シールの故障を減らす最も早い方法は何ですか?

答え:汚染管理とロッドの保護に重点を置きます。良好なワイパー、きれいなオイル、および孔食を防ぐロッド表面は、シールキットを繰り返し交換するよりもシールの寿命を延ばす効果があります。

Q: ボアは大きいほど良いのでしょうか?

答え:ボアが大きくなると力は増加しますが、（同じポンプ流量で）速度が低下し、コストが増加し、システムのダイナミクスが変化する可能性があります。適切なサイジングにより、力、速度、安定性、効率のバランスが取れます。

Q: 横荷重によってシリンダーが損傷しているかどうかを確認するにはどうすればよいですか?

答え:一般的な手がかりとしては、不均一なシールの摩耗、片側のロッドの傷、ブッシングの損傷、再構築直後の再発する漏れなどが挙げられます。位置ずれと曲げモーメントが典型的な原因です。

Q: ぎくしゃくした動きの原因は何ですか?

答え:システム内の空気、汚れ、シール部の潤滑の不一致、バルブの動作の不安定などが原因となることがよくあります。通常、エア抜き手順とオイルの清浄度チェックにより問題が明らかになります。

Q: 在庫を簡素化するために、さまざまな機械間でシリンダーを標準化できますか?

答え:場合によってはそうですが、荷重ケースと取り付け形状に真の互換性がある場合に限ります。間違ったシリンダーを標準化すると、ダウンタイムコストが静かに上昇する可能性があります。

次のステップ

新しいものを選択する場合油圧シリンダ漏れ、ドリフト、または不安定な動きのトラブルシューティングを行う場合、最も効率的な方法は、シリンダの設計を実際の動作条件 (負荷方向、デューティ サイクル、油温、汚染レベル、取り付け位置など) に一致させることです。

予期せぬ事態を減らし、より迅速で明確な意思決定をしたいですか?アプリケーションの基本 (荷重、ストローク、取り付け、圧力、環境) を共有し、青島微精密機械有限公司最も安全なオプションを絞り込み、実稼働前に実用的な受け入れテストを定義するのに役立ちます。準備ができたら、 お問い合わせ 見積もりを取得し、稼働時間を優先する技術的な推奨事項を入手します。
