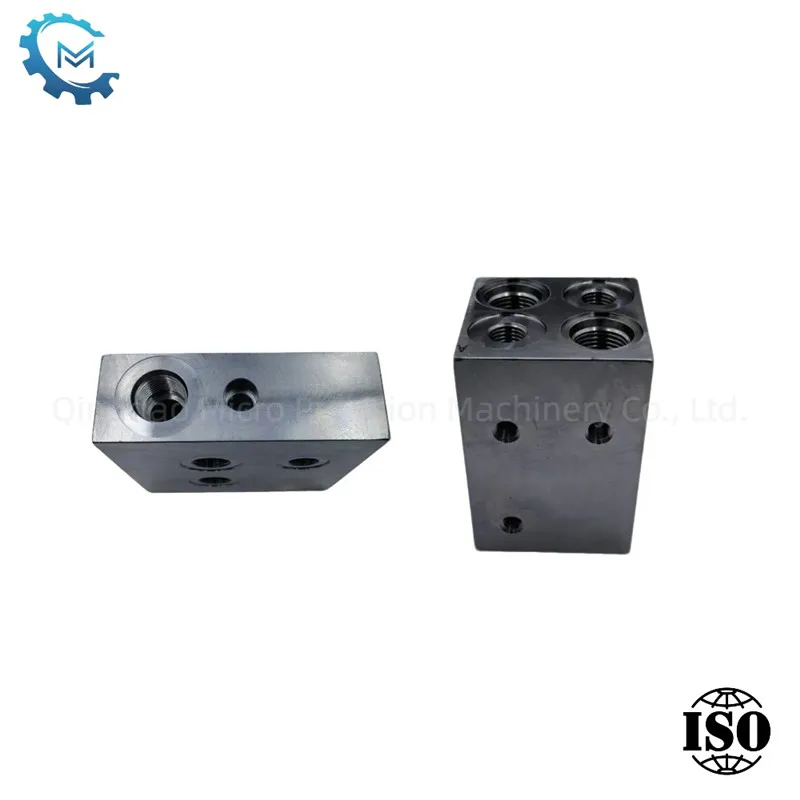

バルブブロックの設計原則は何ですか？

のデザイン油圧バルブブロック複雑で繊細な作業であり、システムの機能要件、構造レイアウト、処理技術、およびその他の側面を包括的に検討する必要があります。以下は、によって要約された油圧バルブブロックの設計で従う必要がある主な原則です。Qingdao Micro Precision Machinery Co.、Ltd。長年の経験に基づいています。

1。システムの統合と関数マッチング

バルブブロック設計の最初の原理は、そのオイル回路が油圧システム概略図の要件に厳密に準拠する必要があることです。設計する前に、システムの簡素化とコンパクトさを実現するために、どのオイル回路を統合できるかを明確にします。同時に、バルブブロックに含まれるコンポーネントの数は、コンポーネントが多すぎるため、バルブブロックの過度の体積を避けるために中程度でなければなりません。

2。コンポーネントのレイアウトとインストール

油圧コンポーネントのレイアウトとインストールの詳細に注意してください。相互干渉を避けるために、コンポーネント間の最小間隔は5mmを超える必要があります。同時に、反転バルブ、圧力バルブ、圧力計のパイロットバルブなどのコンポーネントを、バルブブロックの設置面の外側に適切に拡張して、全体の体積を減らすことができます。さらに、バルブコアは常に水平方向に設置して、自己の重量のために感度と動作性能に影響を与えないようにする必要があります。

3。チャネル設計と流体の最適化

のチャネルデザインバルブブロック重要です。チャネル設計は、処理の難しさと流れ抵抗の損失を減らすために、深い穴と傾斜穴を避けて、可能な限り単純でなければなりません。 8m/sの作業パイプライン流量と4m/sの返品パイプライン流量をお勧めします。さらに、交差する穴の構造は、T字型の構造を採用し、交差型の構造を避けて、非難を促進し、汚染物質の堆積を防ぐ必要があります。

4。強度と信頼性

バルブブロックの強度と信頼性は、デザインのコアです。ブラインドホール間の最小壁の厚さは、高圧下での応力濃度のためにそれらが壊れないことを確認するために厳密にチェックする必要があります。鋳鉄のバルブブロックの場合、2つの隣接する穴の壁の間の距離は5mm以上でなければなりません。鍛造スチールバルブブロックの場合、穴の間隔は3mm以上でなければなりません。さらに、壁の厚さが小さすぎるために漏れやバルブブロックの故障を避けるために、オイルチャネルと衝突しないように、固定ネジ穴の設計に特別な注意を払う必要があります。

結論

でQingdao Micro Precision Machinery Co.、Ltd。、私たちは常に、科学設計の原則と厳格な品質管理を通じて、高性能で高解放性の油圧バルブブロック製品を顧客に提供することを約束しています。設計段階のすべての詳細を完全に検討することによってのみ、実際のアプリケーションでシステムの効率的な動作と長期的な安定性を実現できると考えています。
